보안 연구자로 유명하지만 전자공학 글로도 사랑받는 lcamtuf(미하우 잘레프스키)가 이번엔 집에서 V-I 플롯을 그리는 방법을 정리했어요. 이름만 들으면 낯설 수 있는데, 사실 수리 기사들이 수십 년 전부터 써온 고전 진단 기법이거든요. 멀티미터로는 잡아내기 어려운 부품 고장을 눈으로 바로 확인할 수 있는 방법이라, 임베디드나 하드웨어 만지는 분들이라면 알아둘 가치가 충분해요.
V-I 플롯이 뭐냐면
V-I 플롯이 뭐냐면, 부품에 전압을 낮은 값부터 높은 값까지 쭉 훑으면서(스윕) 그때마다 흐르는 전류를 기록해 그린 그래프예요. 가로축이 전압(V), 세로축이 전류(I)인 거죠. 재미있는 건 부품마다 이 곡선이 지문처럼 고유한 모양을 갖는다는 거예요. 저항은 원점을 지나는 곧은 직선이 나와요. 옴의 법칙 그대로죠. 커패시터는 전압과 전류의 타이밍이 어긋나서(위상차) 타원이 그려지고요. 다이오드는 한쪽 방향으로만 전류가 흐르니까 한 지점에서 꺾이는 L자 모양이 나와요. 제너 다이오드면 양쪽에서 꺾이는 Z자 비슷한 모양이 되고요.
이게 왜 강력하냐면, 고장 난 부품은 이 지문이 달라지거든요. 다이오드가 죽어서 단락되면 L자 대신 수직선이 나오고, 반도체 정션이 열화되면 꺾이는 부분이 뭉개져요. 멀티미터는 한 점의 값만 보여주지만, V-I 플롯은 부품의 전체 성격을 한 장의 그림으로 보여주는 거예요.
집에서 어떻게 만드나

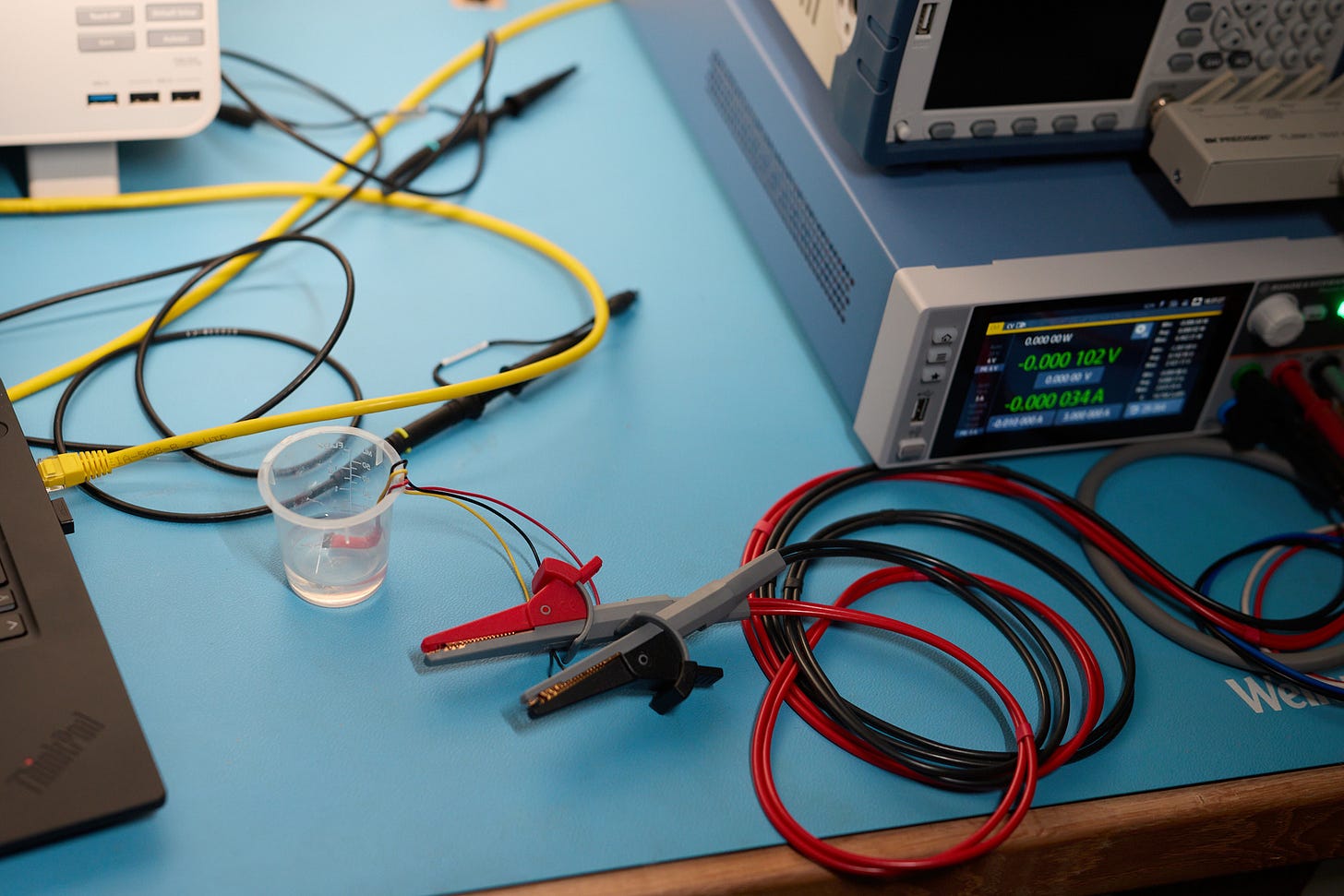

상용 커브 트레이서 장비는 꽤 비싸지만, 원리는 놀랄 만큼 단순해서 집에 있는 장비로 흉내 낼 수 있어요. 필요한 건 세 가지예요. 교류 신호를 만들 소스(함수발생기, 없으면 소형 변압기나 사운드카드 출력도 가능해요), 전류를 제한해줄 직렬 저항 하나, 그리고 XY 모드가 되는 오실로스코프예요.
연결은 이렇게 해요. 신호원에서 나온 사인파를 직렬 저항을 거쳐 측정할 부품에 걸어요. 오실로스코프 채널 1은 부품 양단의 전압을 재고, 채널 2는 직렬 저항 양단의 전압을 재요. 저항 양단 전압은 옴의 법칙에 따라 전류에 비례하니까, 이게 사실상 전류 측정인 거죠. 그다음 스코프를 XY 모드로 바꾸면, 시간축 대신 채널 1을 가로축, 채널 2를 세로축으로 그려주면서 V-I 곡선이 화면에 실시간으로 나타나요. 옛날 수리 기사들은 이 구성을 '옥토퍼스 테스터'라는 이름의 간이 장비로 만들어 다녔어요.
여기서 직렬 저항이 중요한 역할을 하는데요. 전류를 안전한 수준으로 제한해주기 때문에, 부품을 태울 걱정 없이 테스트할 수 있어요. 덕분에 부품을 보드에서 떼지 않고, 전원을 켜지 않은 회로에 프로브를 대고 그대로 진단하는 인서킷 테스트가 가능해요. 실전에서 제일 많이 쓰는 방법은 비교 진단이에요. 정상 동작하는 보드와 고장 난 보드의 같은 지점에 프로브를 대고 곡선 모양을 비교하면, 회로도가 없어도 '어, 여기가 다르네?' 하고 고장 부위를 좁혀갈 수 있거든요.
왜 배워둘 만한가
요즘은 고장 나면 모듈째 갈아버리는 시대지만, 임베디드 개발하다 보면 시제품 보드가 이유 없이 죽는 상황을 꼭 만나요. 이럴 때 전원도 못 켜는 보드를 진단할 수단이 있다는 건 큰 무기예요. 정전기(ESD)로 살짝 손상된 입력단이나 누설이 생긴 커패시터처럼, 멀티미터로는 정상처럼 보이는 미묘한 고장을 잡는 데 특히 유용하고요. 저렴한 USB 오실로스코프로도 시작할 수 있으니 진입장벽도 낮아요.
정리하면, 저항 하나와 XY 모드만 있으면 수십만 원짜리 진단 장비의 핵심 기능을 책상 위에 만들 수 있다는 이야기예요. 여러분은 죽은 보드를 살려본 경험이 있나요? 자신만의 하드웨어 디버깅 비법이 있다면 공유해주세요.
