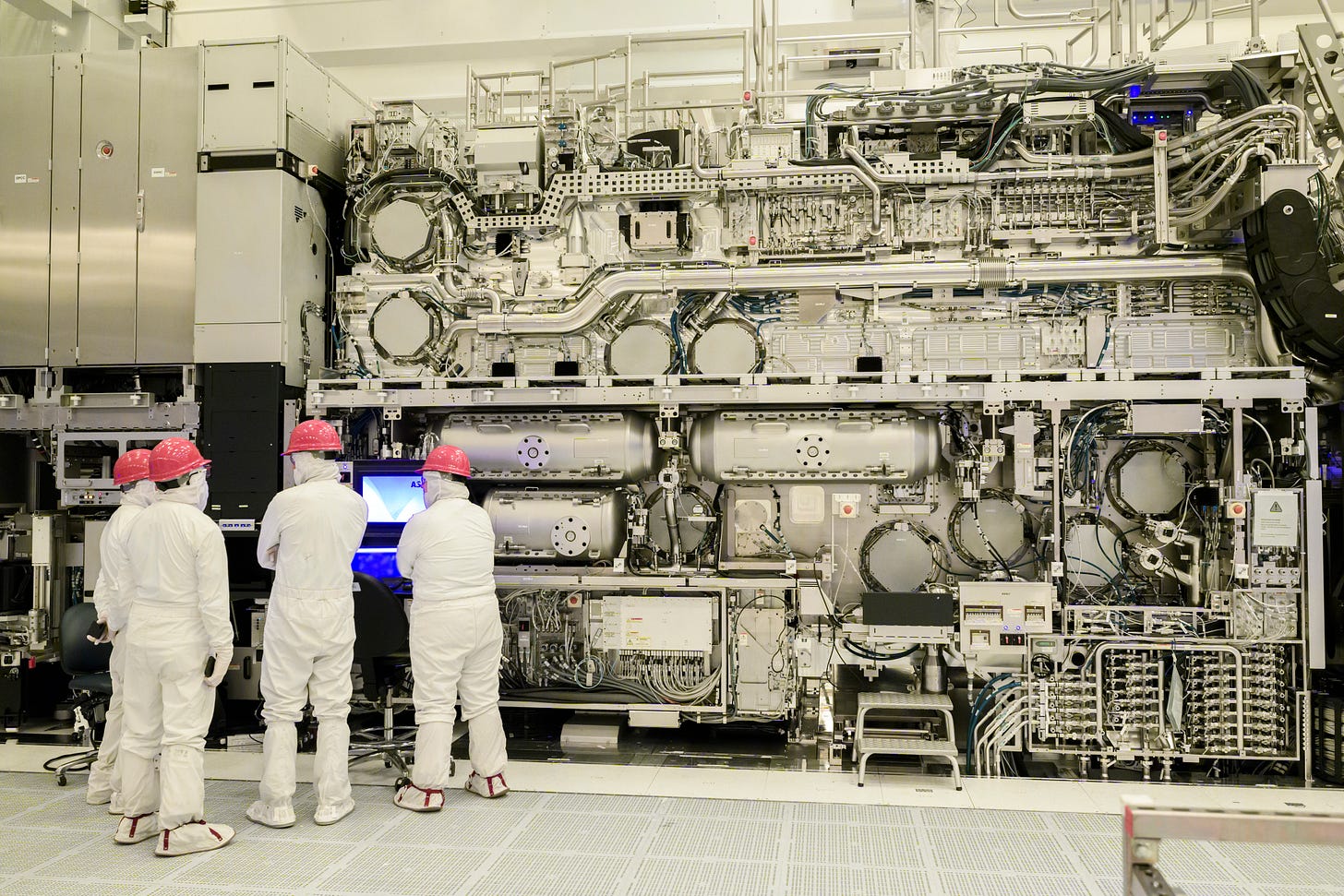

반도체 미세공정 경쟁에서 의미 있는 이정표가 나왔어요. 인텔이 차세대 노광 장비인 High-NA EUV로 가공한 실리콘을 실제로 출하하기 시작했다는 소식인데요. 장비를 들여놓고 연구하는 단계를 지나, 이 장비로 찍은 웨이퍼가 실제 제품 흐름에 올라탔다는 뜻이라 업계가 주목하고 있어요. High-NA EUV는 지구상에 몇 대 없는, 대당 수억 달러짜리 장비거든요.
EUV, 그리고 High-NA가 뭐냐면
차근차근 풀어볼게요. 반도체는 빛으로 웨이퍼에 회로 패턴을 새기는 '노광' 공정으로 만들어져요. 더 미세한 회로를 새기려면 더 짧은 파장의 빛이 필요한데, 현재 최첨단 공정은 파장 13.5나노미터의 극자외선(EUV)을 써요. 그런데 파장 말고도 해상도를 좌우하는 변수가 하나 더 있어요. 바로 NA(개구수)인데요, 이게 뭐냐면 렌즈가 빛을 얼마나 넓은 각도로 모을 수 있는지를 나타내는 수치예요. 카메라 렌즈 조리개를 활짝 여는 것과 비슷하게, NA가 클수록 더 선명하고 미세한 패턴을 새길 수 있죠. 기존 EUV 장비는 NA가 0.33이었는데, High-NA는 이걸 0.55로 끌어올렸어요. 덕분에 한 번의 노광으로 새길 수 있는 최소 선폭이 13나노미터급에서 8나노미터급으로 좋아져요. 기존 장비로는 같은 패턴을 만들려면 여러 번 나눠 찍는 멀티 패터닝이 필요했는데, 이걸 한 번에 찍으면 공정 단계가 줄고 수율 관리도 쉬워지는 거예요.
공짜 점심은 아니에요
물론 대가도 있어요. ASML이 만드는 High-NA 장비는 대당 4억 달러 안팎으로 기존 EUV 장비의 두 배가 넘고요. 광학계 구조상 한 번에 노광할 수 있는 면적이 기존의 절반이라, 큰 칩은 두 번에 나눠 찍어 이어 붙여야 하는 '스티칭' 문제도 있어요. 요즘 AI 가속기처럼 다이가 큰 칩에는 꽤 골치 아픈 제약이죠. 그래서 이 장비를 언제 도입하느냐는 순수한 기술 문제라기보다, 장비값과 공정 단순화 효과를 저울질하는 경제성 계산이 얽힌 전략적 판단이에요.
인텔의 승부수, 그리고 경쟁자들
여기서 각 회사의 선택이 갈려요. 인텔은 세계에서 가장 먼저 High-NA 장비를 들여와 차세대 14A 공정에 적용하는, 가장 공격적인 노선을 택했어요. 파운드리 사업 재건이 절실한 인텔 입장에서는 '최신 장비 선점'으로 기술 리더십을 되찾겠다는 승부수인 거죠. 반면 공정 1위 TSMC는 훨씬 신중해요. 기존 0.33 NA 장비를 멀티 패터닝으로 한계까지 쓰면서 High-NA 도입은 뒤로 미루는, 검증된 방식 위주의 접근이거든요. 삼성전자도 장비를 확보하며 연구를 진행 중이고요. 인텔의 선행 도입이 실제 수율과 원가에서 성과를 내면 판을 흔들 수 있지만, 반대로 비싼 수업료만 낼 수도 있는, 리스크와 보상이 모두 큰 베팅이에요. 이번 실리콘 출하는 그 베팅이 적어도 계획대로 굴러가고 있다는 첫 물증인 셈이죠.
한국 개발자에게는 어떤 의미일까
당장 우리가 짜는 코드가 달라지는 건 아니지만, 이 경쟁의 결과는 몇 년 뒤 우리가 쓰는 CPU와 GPU의 성능·가격 곡선을 결정해요. AI 인프라 비용이 개발 조직의 큰 고민이 된 시대라, 공정 경쟁이 곧 컴퓨팅 단가 경쟁이거든요. 그리고 삼성전자, SK하이닉스와 국내 소재·부품·장비 생태계가 이 전환에 어떻게 올라타느냐는 한국 산업 전체에 영향이 큰 문제이기도 해요. 반도체 공정 뉴스를 남의 동네 이야기로만 볼 수 없는 이유죠.
한 줄 정리: 인텔이 High-NA EUV를 실제 실리콘 출하 단계까지 끌고 오면서, 미세공정 경쟁의 다음 라운드가 공식적으로 시작됐어요. 인텔의 선제 도입과 TSMC의 신중론, 여러분은 어느 쪽 전략에 손을 들어주고 싶으신가요?
